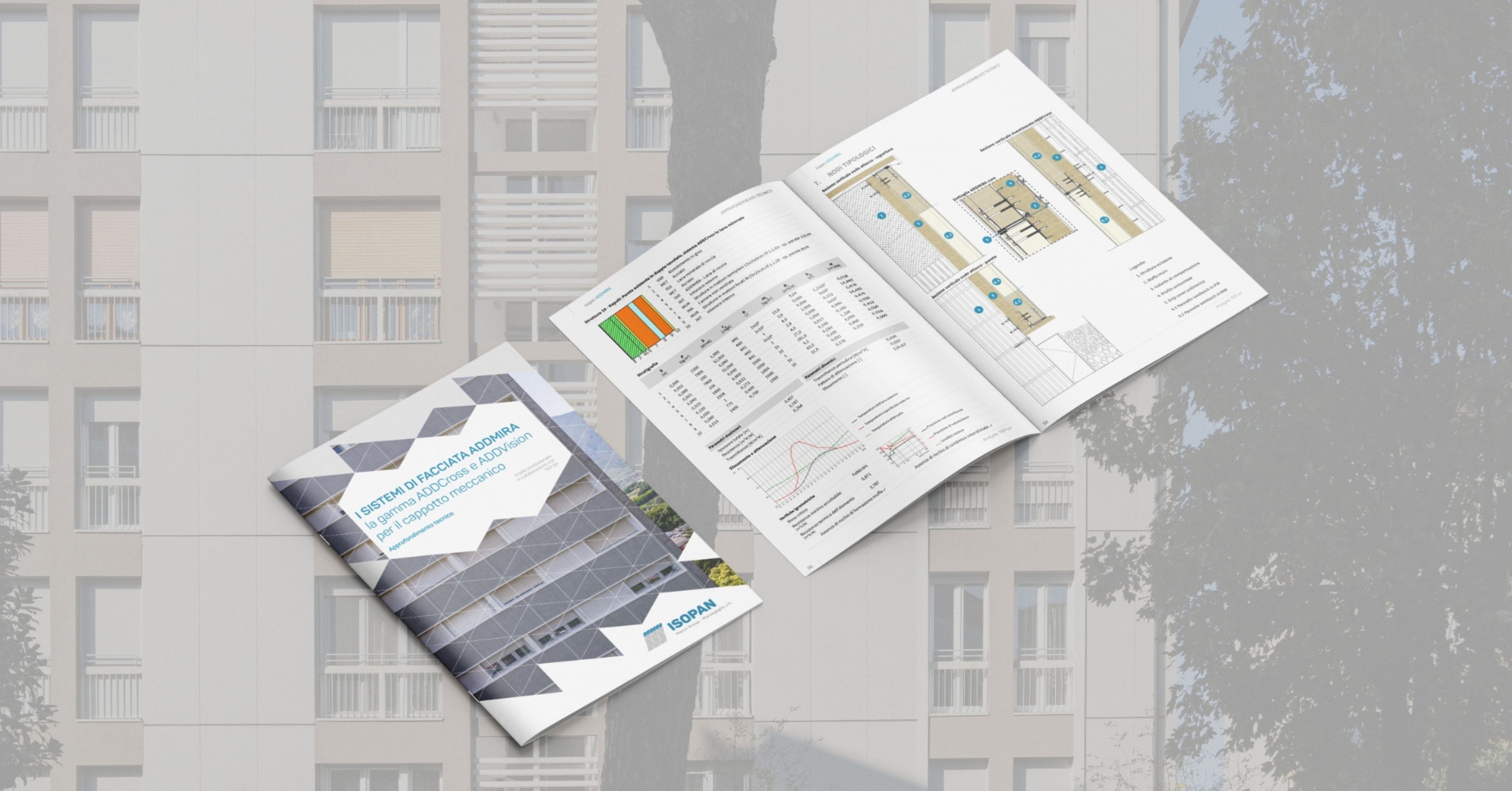

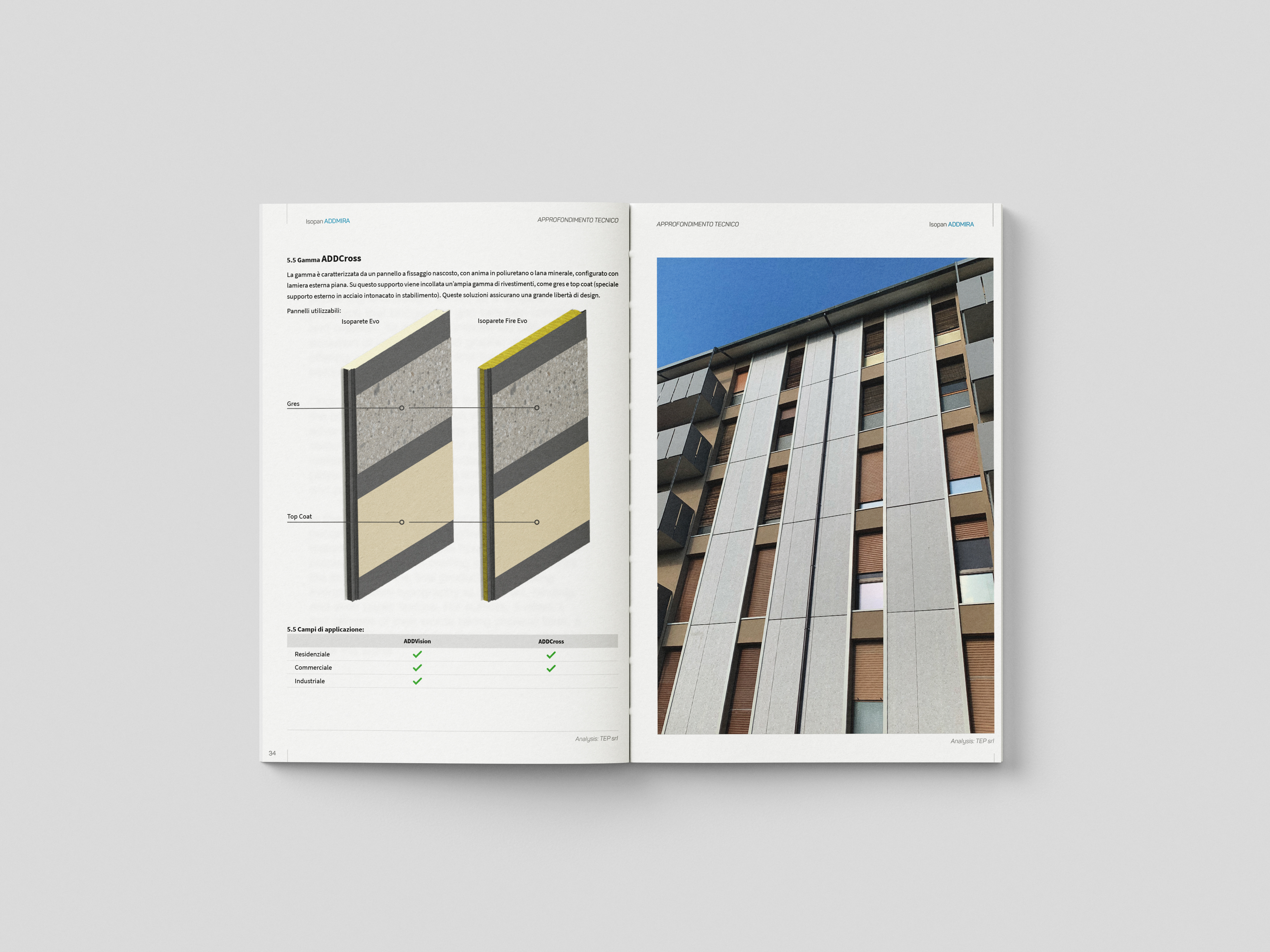

Il presente articolo nasce dal quaderno tecnico “I sistemi di facciata ADDMIRA: la gamma ADDCross e ADDVision per il cappotto meccanico”, sviluppato da Isopan in collaborazione con TEP Srl.
Riqualificare l’involucro: una sfida tecnica, architettonica e normativa
Perché l’approccio off-site è rilevante nella riqualificazione delle facciate
Prestazioni energetiche: non basta migliorare la trasmittanza
Ponti termici: il nodo decisivo delle facciate ad alte prestazioni
Comfort estivo: il ruolo della trasmittanza termica periodica
ADDVision e ADDCross: due linguaggi per il progetto di facciata
Il documento approfondisce le prestazioni dei sistemi di facciata ADDMIRA applicati alla riqualificazione dell’involucro edilizio, con particolare attenzione al cappotto meccanico a secco, all’analisi dei ponti termici, ai requisiti normativi, ai Criteri Ambientali Minimi e al comportamento termoigrometrico delle stratigrafie. Pensato come strumento di supporto per progettisti e architetti, il quaderno offre dati tecnici, esempi di calcolo e indicazioni progettuali utili per valutare soluzioni off-site capaci di coniugare efficienza energetica, qualità costruttiva e libertà architettonica.
La riqualificazione energetica degli edifici esistenti è uno dei temi centrali per il futuro dell’architettura. Non riguarda soltanto la riduzione dei consumi, ma coinvolge la qualità dell’abitare, la durabilità dell’involucro, la sicurezza, la manutenzione, il comfort estivo e invernale, la sostenibilità dei materiali e la possibilità di intervenire su patrimoni edilizi molto diversi tra loro.
Per progettisti e architetti, l’involucro opaco verticale rappresenta oggi un campo di lavoro particolarmente rilevante. Molti edifici costruiti nella seconda metà del Novecento presentano pareti con prestazioni termiche insufficienti, ponti termici diffusi, discontinuità costruttive, finiture deteriorate o sistemi di facciata non più adeguati alle aspettative contemporanee in termini di efficienza e immagine architettonica.
In questo scenario, il cappotto termico tradizionale non è l’unica strada possibile. Accanto ai sistemi applicati a umido, si stanno affermando soluzioni a secco e off-site, capaci di trasferire una parte significativa delle lavorazioni in stabilimento e di ridurre in cantiere le attività più variabili, meno controllabili e più esposte agli agenti atmosferici.
Tra queste soluzioni rientra il cappotto meccanico a secco, un sistema che combina isolamento, rivestimento e sottostruttura mediante connessioni meccaniche, senza ricorrere a collanti e malte come elementi principali della posa. Il risultato è un approccio più industrializzato alla riqualificazione della facciata, in cui il progetto dell’involucro viene affrontato come un sistema integrato: prestazionale, estetico, costruttivo e manutentivo.
Con l’espressione “cappotto meccanico” si indica un sistema di isolamento esterno in cui i componenti vengono fissati alla parete esistente attraverso una sottostruttura e sistemi di ancoraggio meccanico. A differenza di un cappotto tradizionale, la posa non si basa prevalentemente su adesivi, rasature e finiture applicate in opera, ma su elementi prefabbricati o preassemblati, installati con modalità a secco.
Nel caso dei sistemi di facciata ADDMIRA di Isopan, la versione a cappotto meccanico si basa su una struttura metallica ingegnerizzata, denominata ADDMIRA Core, alla quale vengono fissati pannelli sandwich isolanti appartenenti alle gamme ADDVision e ADDCross. Il documento tecnico descrive ADDMIRA Core come il cuore del sistema di cappotto a secco, costituito da profili e staffe metalliche che formano la sottostruttura portante per l’aggancio meccanico dei pannelli sandwich isolanti.
Questa impostazione consente di trasformare la facciata in un sistema stratificato e ispezionabile, dove ogni elemento svolge una funzione precisa: la parete esistente rimane il supporto, la sottostruttura assorbe le tolleranze e consente l’ancoraggio, l’isolante contribuisce alla continuità termica, il pannello sandwich integra isolamento e rivestimento, mentre gli accessori di dettaglio gestiscono protezione, drenaggio e durabilità.
Per il progettista, il punto più interessante è che il cappotto meccanico non va considerato come un semplice “rivestimento aggiunto”, ma come una nuova pelle tecnica dell’edificio. Una pelle che deve dialogare con le caratteristiche dell’esistente, rispondere ai requisiti normativi, controllare i nodi e contribuire alla qualità architettonica del prospetto.
La costruzione off-site si basa sulla produzione di componenti in stabilimento, cioè in un ambiente controllato, prima del loro trasferimento e assemblaggio in cantiere. Nel settore edilizio, questo approccio permette di avvicinare il processo costruttivo a logiche industriali più evolute: maggiore controllo qualità, ripetibilità, precisione dimensionale, riduzione delle lavorazioni in opera e migliore gestione dei tempi.
Applicato alla facciata, l’off-site assume un valore strategico. Gli interventi sull’involucro sono spesso condizionati da ponteggi, meteo, accessibilità, sicurezza, interferenze con gli utenti e necessità di ridurre i tempi di occupazione del cantiere. La possibilità di arrivare in sito con componenti già prodotti, verificati e pronti per l’installazione riduce la complessità operativa e consente una programmazione più affidabile.
Il documento tecnico sottolinea come l’uso di materiali prefabbricati comporti un cambiamento nel modo di intendere il cantiere: da luogo di fabbricazione e montaggio a luogo prevalentemente di installazione. Nello stesso approfondimento vengono evidenziati vantaggi legati a efficienza, sostenibilità e riduzione dei tempi e dei costi di gestione del cantiere.
Per architetti e progettisti, questo aspetto è particolarmente importante nei progetti di rigenerazione e riqualificazione di edifici esistenti, dove ogni giorno di cantiere può incidere sulla fruibilità dell’immobile, sulla sicurezza degli utenti e sulla sostenibilità economica dell’intervento.
L’approccio off-site non elimina la necessità di una progettazione accurata. Al contrario, la rende ancora più importante. Rilievi, tolleranze, modularità, nodi, imbotti, attacchi a terra, raccordi con coperture e serramenti devono essere studiati con attenzione. Tuttavia, quando il progetto è impostato correttamente, la posa a secco consente di ridurre molte incertezze tipiche delle lavorazioni tradizionali.
Quando si parla di isolamento delle facciate, il primo parametro che viene citato è quasi sempre la trasmittanza termica U. È un indicatore fondamentale perché misura la capacità di una struttura opaca di limitare le dispersioni in regime stazionario, quindi in condizioni rappresentative soprattutto del periodo invernale.
Ma per progettare correttamente un involucro non basta ridurre il valore di U della sezione corrente. Occorre considerare anche la trasmittanza media comprensiva dei ponti termici, il coefficiente medio globale di scambio termico per trasmissione, il comportamento estivo, il rischio di muffa e condensa interstiziale.
Il documento tecnico richiama i principali parametri previsti dai requisiti minimi per gli interventi sull’involucro edilizio: trasmittanza termica in sezione corrente, trasmittanza media comprensiva dei ponti termici, coefficiente H’T, trasmittanza termica periodica e controllo del rischio di muffa e condensazione interstiziale.
Questo passaggio è essenziale per evitare un errore frequente: pensare che un sistema isolante sia efficace solo perché la stratigrafia corrente raggiunge un buon valore di trasmittanza. In realtà, negli edifici sempre più isolati, le discontinuità possono assumere un peso crescente. Angoli, solai, serramenti, attacchi a terra, balconi, giunti e sottostrutture possono alterare il flusso termico e incidere sul risultato complessivo.
Per questo motivo, la progettazione dell’involucro deve passare da una logica “per prodotto” a una logica “per sistema”. Il cappotto meccanico va valutato non solo in base al pannello, ma in base alla combinazione tra supporto esistente, isolante di compensazione, sottostruttura, fissaggi, pannello sandwich, rivestimento e nodi costruttivi.
I ponti termici sono aree dell’involucro in cui la resistenza termica cambia in modo significativo. Possono essere generati da discontinuità geometriche, variazioni di materiale, cambi di spessore o giunzioni tra elementi costruttivi. Il loro effetto non è solo energetico: un ponte termico può contribuire a ridurre la temperatura superficiale interna, aumentando il rischio di muffa e peggiorando il comfort.
Nel caso di un cappotto meccanico, il tema dei ponti termici è particolarmente delicato perché il sistema introduce elementi di fissaggio, giunti e sottostrutture. Questi elementi devono essere progettati in modo da limitare la perturbazione del flusso termico.
Il documento tecnico dedica un focus specifico al giunto orizzontale tra pannelli, il cosiddetto giunto “testa-testa”, descritto come un ponte termico continuo e intrinseco al sistema. Per limitarne l’effetto vengono indicati accorgimenti come la presenza di uno strato isolante continuo in lana di roccia nell’intercapedine tra pannello sandwich e parete esistente, l’aggiunta di un profilo in PVC con funzione di gocciolatoio e l’inserimento di una guarnizione espandente sulla staffa in PVC.

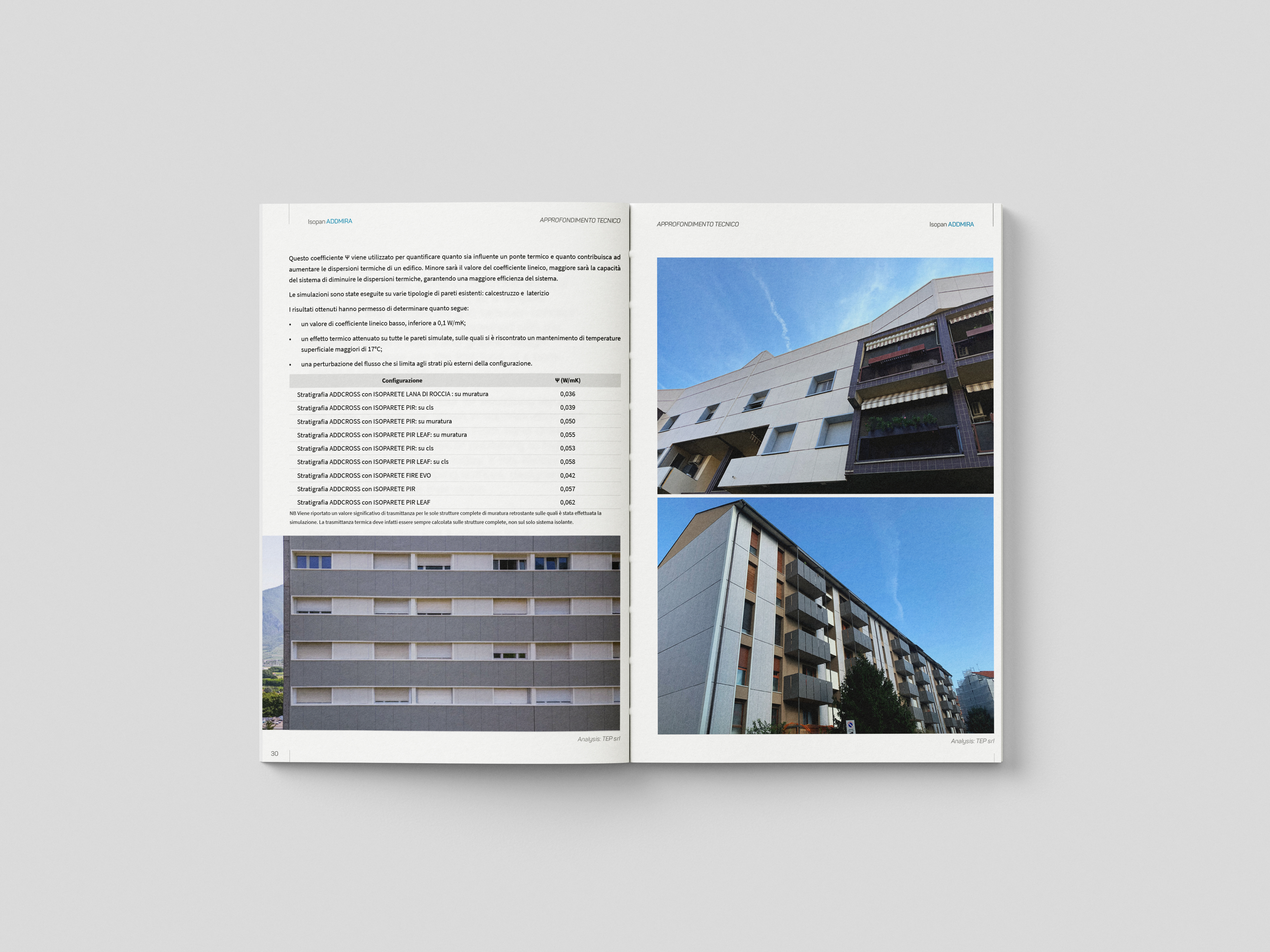

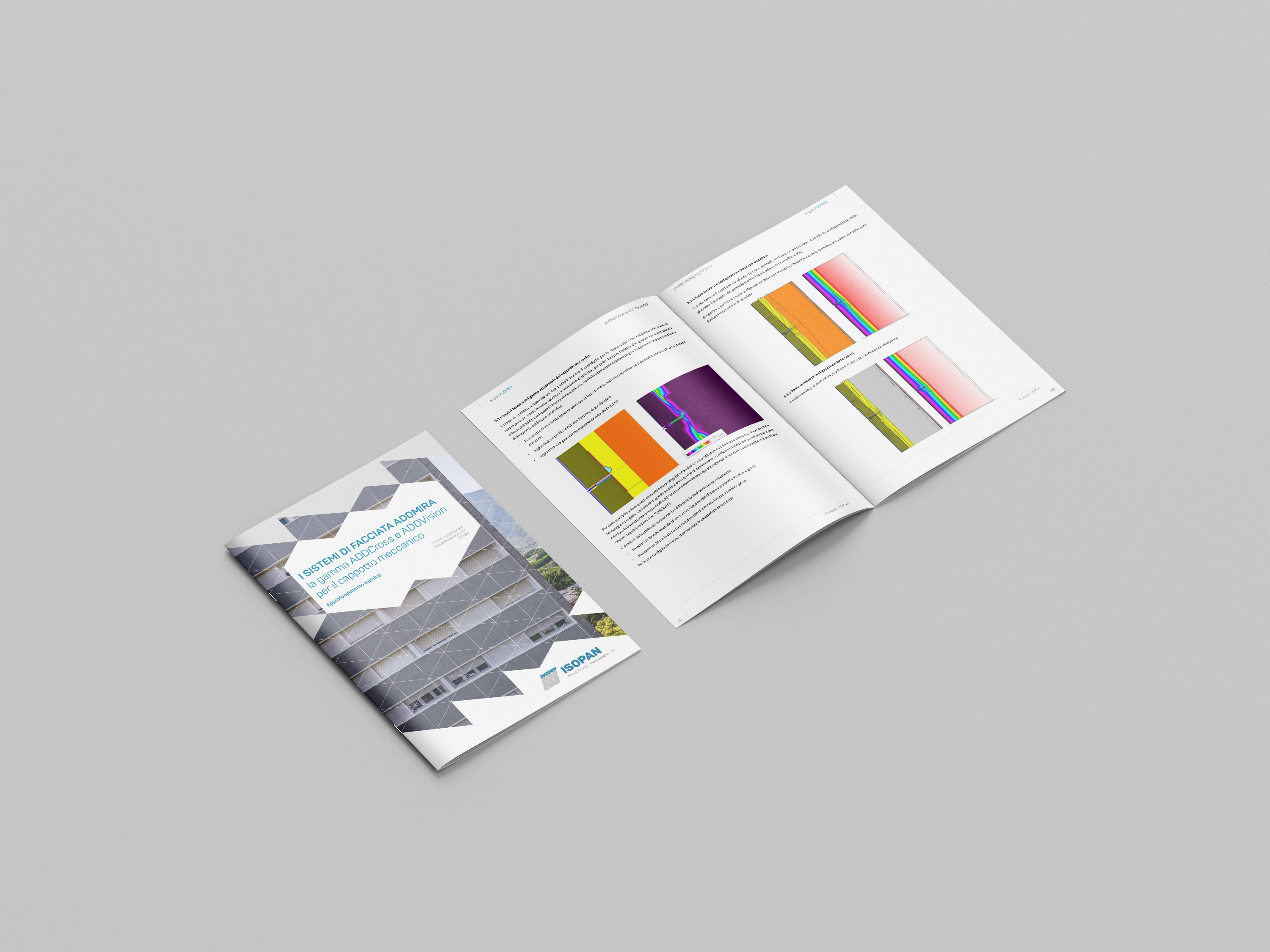

L’analisi agli elementi finiti condotta sul sistema ha permesso di determinare il coefficiente lineico del ponte termico in diverse configurazioni. I risultati riportati nel documento mostrano valori di coefficiente lineico inferiori a 0,1 W/mK, temperature superficiali maggiori di 17 °C nelle pareti simulate e una perturbazione del flusso limitata agli strati più esterni della configurazione.
Per il progettista, questi dati sono utili perché consentono di passare da una valutazione intuitiva a una valutazione calcolabile. Il nodo non viene semplicemente “risolto” dal punto di vista grafico, ma analizzato nella sua incidenza termica. È questa la direzione verso cui si muove la progettazione dell’involucro: dettaglio architettonico, verifica fisico-tecnica e controllo prestazionale devono procedere insieme.
La riqualificazione energetica è stata a lungo interpretata soprattutto come riduzione delle dispersioni invernali. Oggi, però, il comfort estivo è altrettanto rilevante. L’aumento delle temperature, la frequenza delle ondate di calore e la necessità di contenere i fabbisogni per raffrescamento rendono indispensabile valutare il comportamento dinamico dell’involucro.
La trasmittanza termica periodica Yie misura la capacità della struttura di attenuare e ritardare il passaggio dell’onda termica. Un valore basso indica una migliore capacità di limitare l’ingresso del calore negli ambienti interni. Accanto a Yie, spesso vengono considerati anche lo sfasamento e il fattore di attenuazione.

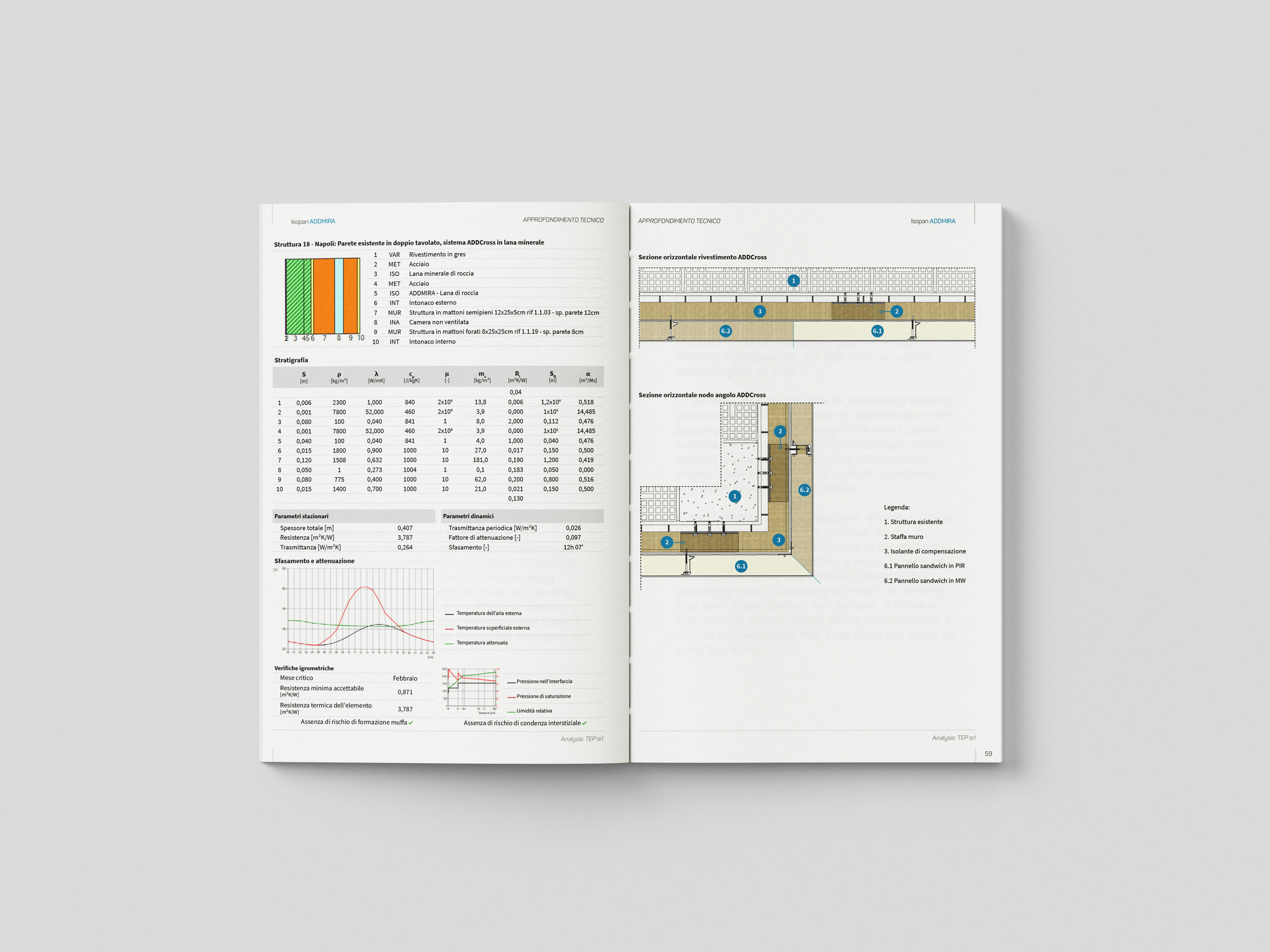

Nel documento tecnico, le simulazioni condotte su pareti esistenti isolate con sistema ADDCross mettono in evidenza il miglioramento sia della trasmittanza stazionaria sia del comportamento dinamico. Le analisi riguardano tre climi rappresentativi — Milano, Roma e Napoli — e due tipologie murarie: parete perimetrale in laterizio e parete in doppio tavolato. Le soluzioni simulate prevedono pannelli sandwich da 80 mm in poliuretano oppure in lana minerale, con strato isolante in lana minerale tra pannello e parete.
Nel caso di Milano, ad esempio, una parete esistente in laterizio con trasmittanza pari a 1,200 W/m²K viene confrontata con soluzioni ADDCross che raggiungono valori molto più bassi: 0,157 W/m²K con configurazione in poliuretano e 0,230 W/m²K con configurazione in lana minerale. Anche la trasmittanza periodica si riduce in modo significativo, passando da 0,401 W/m²K della parete esistente a 0,013 W/m²K con soluzione in poliuretano e 0,020 W/m²K con soluzione in lana minerale.
Questi numeri mostrano un aspetto importante: il cappotto meccanico a secco non è soltanto una soluzione per “aggiungere isolamento”, ma può contribuire a migliorare il comportamento complessivo dell’involucro, anche rispetto al comfort estivo. In un progetto reale, naturalmente, i risultati dipendono dalla stratigrafia esistente, dal clima, dall’orientamento, dalla percentuale di superfici vetrate, dalla ventilazione e dalla gestione degli apporti solari. Tuttavia, il principio progettuale è chiaro: un involucro efficiente deve essere verificato sia in inverno sia in estate.
Nel cappotto meccanico, la sottostruttura non è un accessorio secondario. È l’elemento che permette al sistema di dialogare con l’edificio esistente, compensare irregolarità, garantire l’aggancio dei pannelli e rendere possibile una posa modulare e controllata.
ADDMIRA Core è descritto nel documento come una piattaforma tecnologica per la realizzazione di facciate riqualificate, performanti e sostenibili. Le staffe di ancoraggio fissano la sottostruttura alla parete esistente e sono progettate per assorbire le tolleranze di planarità del supporto. I profili orizzontali fungono da guide per i pannelli sandwich, mentre l’elemento drip cover contribuisce alla corretta evacuazione dell’acqua meteorica e alla protezione del bordo inferiore dei pannelli.
Questa impostazione è particolarmente utile negli interventi sull’esistente, dove raramente le facciate presentano condizioni ideali. Fuori piombo, discontinuità, supporti irregolari, stratigrafie non note o superfici ammalorate richiedono sistemi capaci di adattarsi senza compromettere la qualità finale del rivestimento.
La posa a secco offre inoltre un vantaggio in termini di manutenzione e circolarità. L’accoppiamento meccanico consente, in caso di necessità, di smontare e sostituire i pannelli, rendendo il sistema più ispezionabile rispetto a soluzioni completamente solidarizzate al supporto. Questo aspetto è sempre più coerente con una progettazione orientata al ciclo di vita dell’edificio.
Uno dei temi più interessanti per gli architetti riguarda il rapporto tra prestazione tecnica e libertà compositiva. La riqualificazione energetica non può ridursi a un intervento invisibile o puramente funzionale: spesso è l’occasione per ridisegnare l’identità dell’edificio, aggiornare il linguaggio del prospetto, valorizzare volumi esistenti e migliorare il rapporto con il contesto.
Le gamme ADDVision e ADDCross nascono proprio per combinare il sistema di cappotto meccanico con diverse possibilità estetiche.
ADDVision è composta da pannelli a fissaggio nascosto, con anima in poliuretano o lana minerale, ai quali possono essere applicate diverse finiture metalliche. Il documento cita, tra le possibilità, finiture come Plissé, Piano, Double, Diamond ed Emerald, con un campo di applicazione che va dal residenziale all’industriale.
ADDCross, invece, è caratterizzata da un pannello a fissaggio nascosto con lamiera esterna piana, sulla quale può essere incollata un’ampia gamma di rivestimenti, come gres e top coat. Questa soluzione amplia le possibilità materiche e consente di lavorare su texture, superfici e finiture più vicine al mondo dell’architettura civile e della riqualificazione urbana.
La distinzione tra le due gamme non è soltanto estetica. Per il progettista significa poter scegliere, all’interno di un sistema tecnico coerente, il linguaggio più adatto al contesto: più metallico e industriale, più materico e minerale, più uniforme o più articolato. In un intervento su edifici residenziali, commerciali o direzionali, questa flessibilità consente di evitare l’effetto standardizzato spesso associato alla riqualificazione energetica seriale.
Negli appalti pubblici e nei progetti orientati alla sostenibilità, i Criteri Ambientali Minimi rappresentano un riferimento imprescindibile. Non riguardano soltanto la scelta dei materiali, ma coinvolgono prestazione energetica, benessere termico, comfort acustico, piano di decostruzione e demolizione selettiva, contenuto di riciclato e documentazione di conformità.
Il documento tecnico richiama in particolare la Relazione CAM, le specifiche tecniche progettuali per gli edifici e le specifiche per i prodotti da costruzione, con attenzione ad acciaio e isolanti termici e acustici. Per gli isolanti, ad esempio, vengono riportati requisiti relativi a sostanze SVHC, agenti espandenti, conformità delle lane minerali e contenuto minimo di materiale riciclato, recuperato o sottoprodotti.
Per un sistema a secco basato su componenti meccanicamente assemblati, il tema CAM si collega anche alla possibilità di smontaggio e recupero a fine vita. Il piano di decostruzione e demolizione selettiva richiede infatti di favorire il riuso di elementi e componenti o il recupero delle diverse frazioni di materiale.
Da questo punto di vista, un cappotto meccanico a secco presenta un potenziale interessante: la reversibilità degli assemblaggi può facilitare manutenzione, sostituzione e separazione dei componenti rispetto a sistemi più difficili da disassemblare. Naturalmente, la conformità CAM va verificata caso per caso attraverso documentazione tecnica, dichiarazioni del produttore, certificazioni e relazione progettuale. Ma il principio progettuale è coerente con una visione dell’edificio come sistema evolutivo, non come oggetto statico.
Uno dei principali vantaggi dei sistemi off-site riguarda la trasformazione del cantiere. Nelle soluzioni tradizionali, molte lavorazioni avvengono direttamente in opera: preparazione, posa, incollaggio, rasatura, finitura, tempi di asciugatura, protezioni, controlli successivi. Ogni fase può essere influenzata da condizioni climatiche, disponibilità di manodopera, accessibilità e interferenze.
Nel cappotto meccanico a secco, una parte rilevante del valore viene trasferita a monte, nella produzione industriale del componente. Il cantiere diventa il luogo dell’assemblaggio finale, con attività più prevedibili e meglio programmabili.
Questo non significa semplificare il progetto. Significa spostare complessità dalla fase esecutiva in cantiere alla fase di progettazione e ingegnerizzazione. Il rilievo diventa più importante, così come la definizione dei moduli, dei nodi, delle partenze, degli angoli, dei raccordi con serramenti e coperture. Ma una volta definito il sistema, l’installazione può procedere con maggiore controllo.
Per edifici abitati, scuole, strutture sanitarie, uffici o edifici produttivi in attività, ridurre durata e invasività del cantiere può diventare un criterio di scelta decisivo. Non sempre il miglior progetto è quello che interviene solo sulla prestazione finale; spesso è quello che raggiunge la prestazione richiesta con il minor impatto possibile sulle attività in corso.
Il cappotto meccanico a secco è particolarmente interessante quando il progetto richiede una combinazione di prestazioni energetiche, qualità estetica, rapidità di posa e durabilità.
Può essere valutato in interventi di riqualificazione di edifici residenziali multipiano, complessi direzionali, edifici commerciali, strutture industriali o immobili pubblici. È utile quando l’involucro esistente presenta prestazioni insufficienti e quando, oltre all’isolamento, si vuole ripensare l’immagine architettonica della facciata.
È una soluzione da considerare anche quando il supporto esistente richiede un sistema capace di assorbire tolleranze e irregolarità, oppure quando la progettazione deve prevedere manutenzione, sostituzione o ispezionabilità futura.
Naturalmente non esiste una soluzione valida in modo automatico per ogni edificio. La scelta richiede analisi preliminari: rilievo geometrico, verifica dello stato del supporto, analisi termoigrometrica, calcolo dei ponti termici, valutazione acustica ove necessaria, verifica antincendio, studio dei dettagli costruttivi e confronto con i requisiti normativi applicabili.
Il valore del cappotto meccanico a secco emerge proprio quando viene progettato come sistema, non come prodotto da applicare indistintamente. Il progettista deve governare il rapporto tra edificio esistente e nuova pelle, tra modularità e composizione, tra vincoli tecnici e qualità architettonica.
La riqualificazione delle facciate è una delle grandi sfide della transizione edilizia. Gran parte del patrimonio costruito necessita di interventi sull’involucro, ma questi interventi devono essere sempre più rapidi, controllabili, sostenibili e compatibili con la complessità degli edifici esistenti.
Il cappotto meccanico a secco risponde a questa esigenza attraverso un approccio industrializzato e reversibile. L’utilizzo di pannelli sandwich, sottostrutture metalliche, isolanti di compensazione e rivestimenti integrati permette di intervenire sulle prestazioni dell’edificio e, allo stesso tempo, sulla sua immagine.
Per architetti e progettisti, il punto non è scegliere tra tecnica ed estetica, ma integrare entrambe in un sistema coerente. La facciata diventa un dispositivo energetico, un elemento costruttivo, una superficie architettonica e una componente del ciclo di vita dell’edificio.
Le analisi tecniche riportate nel quaderno Isopan-TEP mostrano come il tema dei ponti termici, della trasmittanza, del comportamento dinamico e della posa a secco possa essere affrontato con un approccio misurabile. È questa la direzione più interessante: non solo costruire più velocemente, ma progettare involucri più consapevoli, verificabili e capaci di durare nel tempo.
Che cos’è il cappotto meccanico a secco?
Il cappotto meccanico a secco è un sistema di isolamento esterno fissato alla parete tramite sottostrutture e ancoraggi meccanici. A differenza dei sistemi tradizionali a umido, riduce l’impiego di collanti e malte e utilizza componenti prefabbricati o preassemblati.
Qual è la differenza tra cappotto tradizionale e cappotto meccanico?
Il cappotto tradizionale prevede generalmente pannelli isolanti incollati e tassellati, rasatura e finitura applicata in opera. Il cappotto meccanico utilizza invece una sottostruttura e pannelli fissati a secco, con maggiore ispezionabilità, possibilità di smontaggio e integrazione con rivestimenti prefabbricati.
Il cappotto meccanico migliora solo l’isolamento invernale?
No. Un sistema correttamente progettato può migliorare sia la trasmittanza termica stazionaria sia il comportamento estivo dell’involucro, contribuendo alla riduzione della trasmittanza termica periodica e al miglioramento dello sfasamento.
Perché i ponti termici sono importanti in un cappotto meccanico?
Perché giunti, fissaggi e sottostrutture possono generare discontinuità nel flusso termico. Per questo devono essere analizzati e corretti attraverso dettagli costruttivi, isolanti continui e verifiche agli elementi finiti.
Dove si applicano i sistemi ADDVision e ADDCross?
Le gamme ADDVision e ADDCross possono essere applicate in interventi residenziali, commerciali e industriali, sia su edifici nuovi sia su edifici esistenti, quando il progetto richiede isolamento, rivestimento e riqualificazione dell’immagine di facciata.
Il cappotto meccanico è coerente con i principi CAM?
Può esserlo, se il sistema e i suoi componenti sono documentati e verificati rispetto ai criteri applicabili. La posa a secco e l’assemblaggio meccanico possono favorire ispezionabilità, manutenzione, smontaggio e recupero dei componenti a fine vita.
Quali verifiche deve fare il progettista?
Il progettista deve verificare trasmittanza termica, ponti termici, comportamento igrotermico, prestazioni estive, eventuali requisiti acustici e antincendio, compatibilità con il supporto esistente, dettagli esecutivi e conformità normativa del sistema nel contesto specifico di intervento.
